Волоконно-оптический удлинитель AvMatrix FE1121, 3G-SDI, для передачи сигнала на расстояние до 20 км

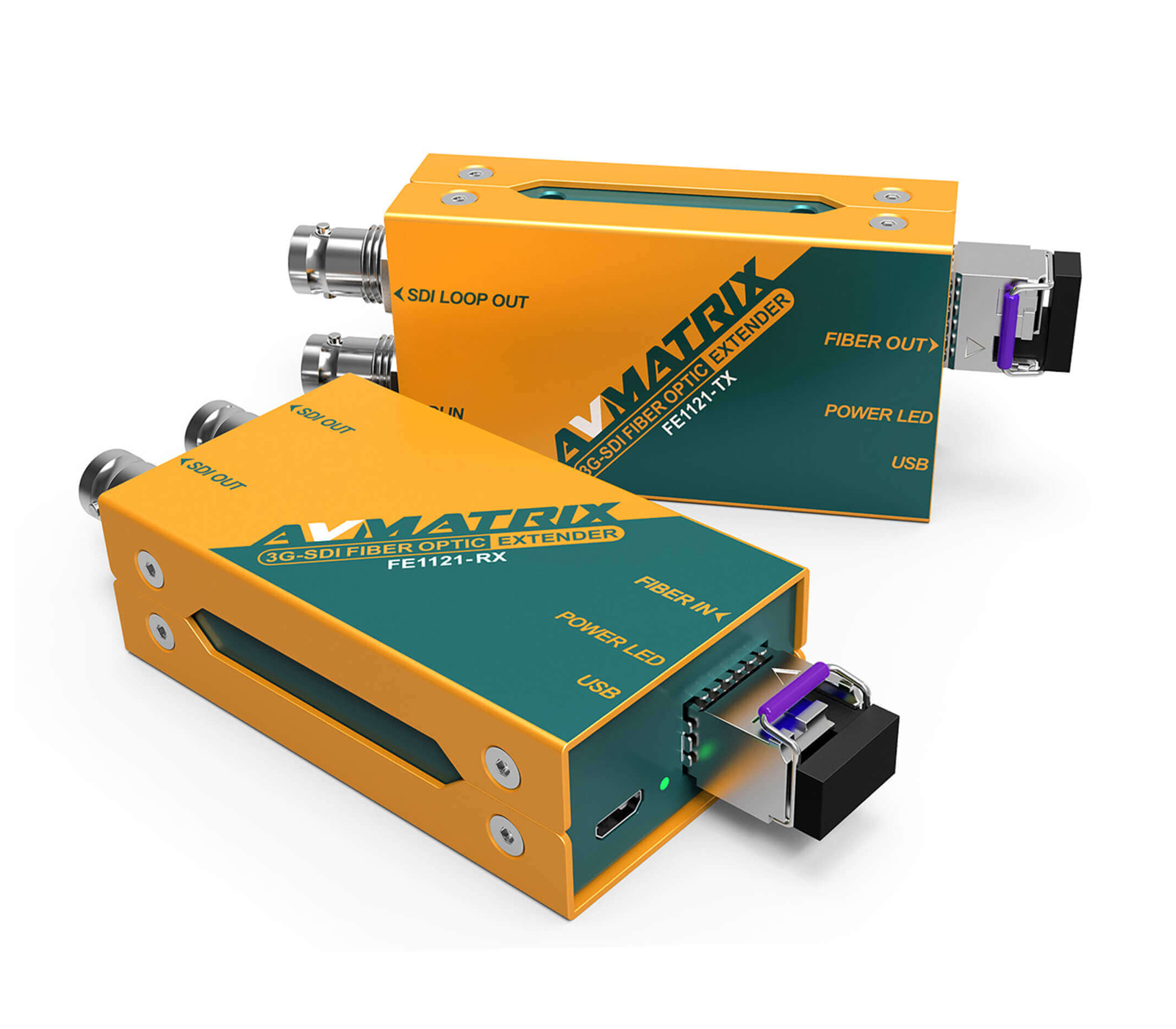

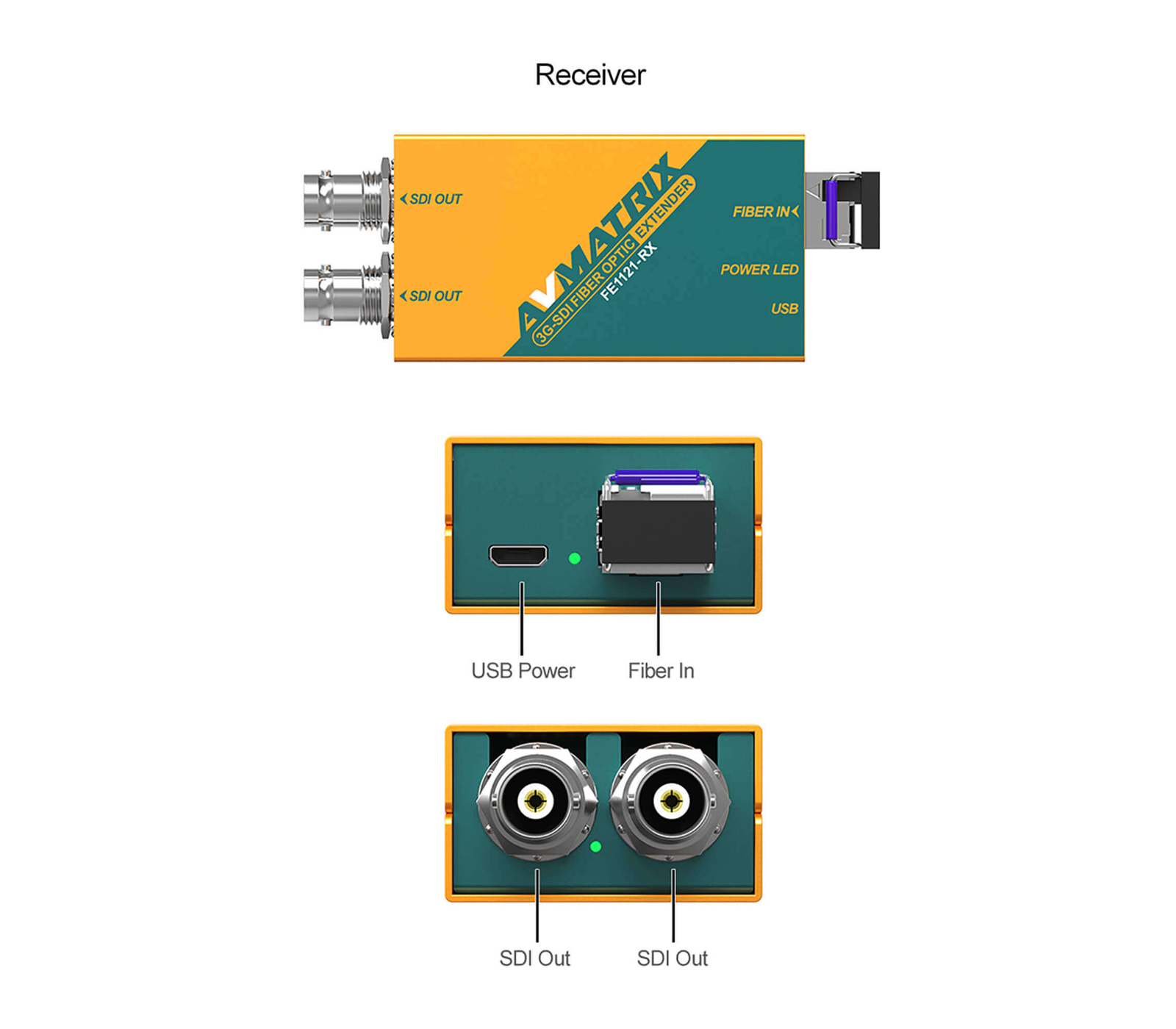

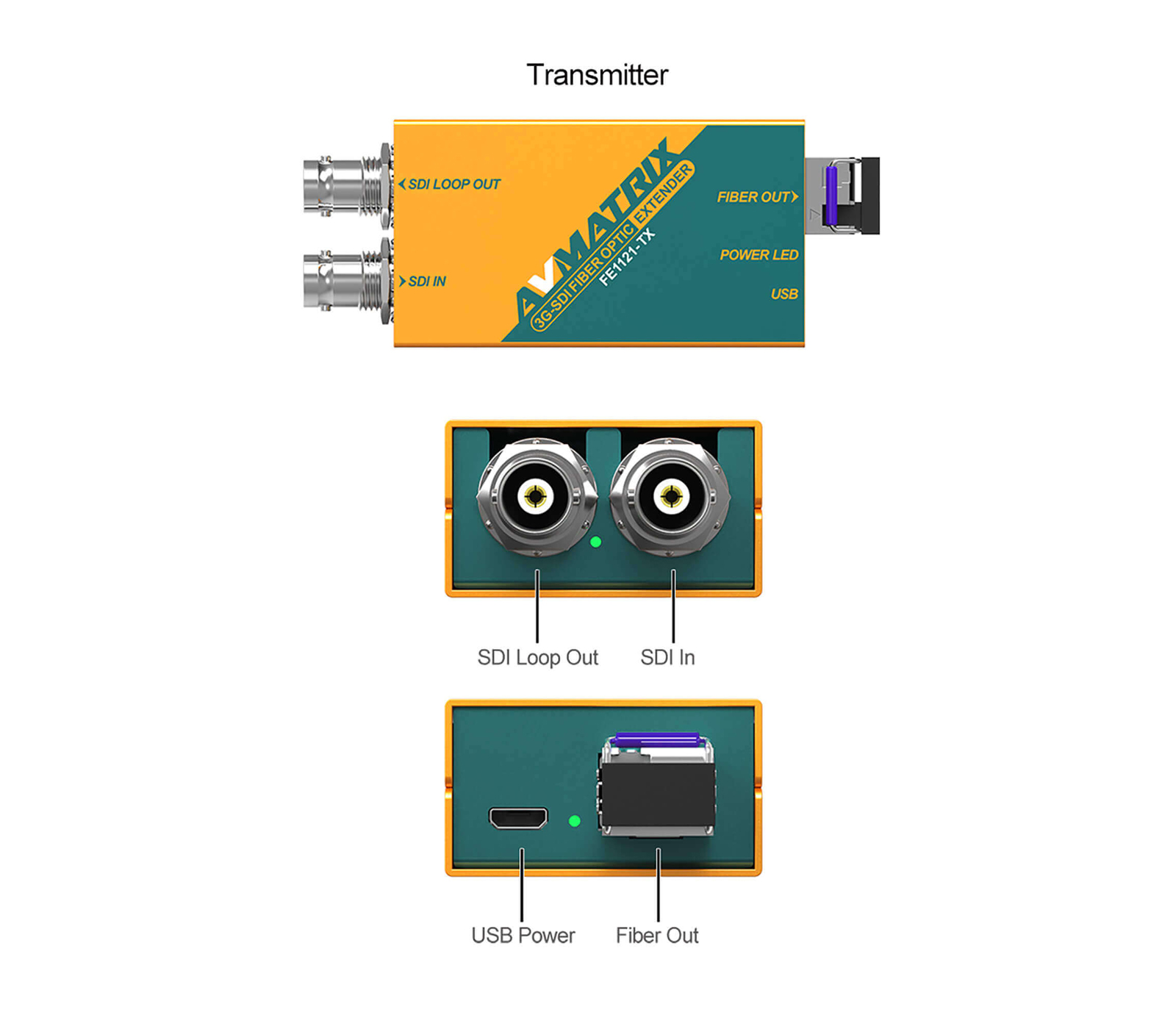

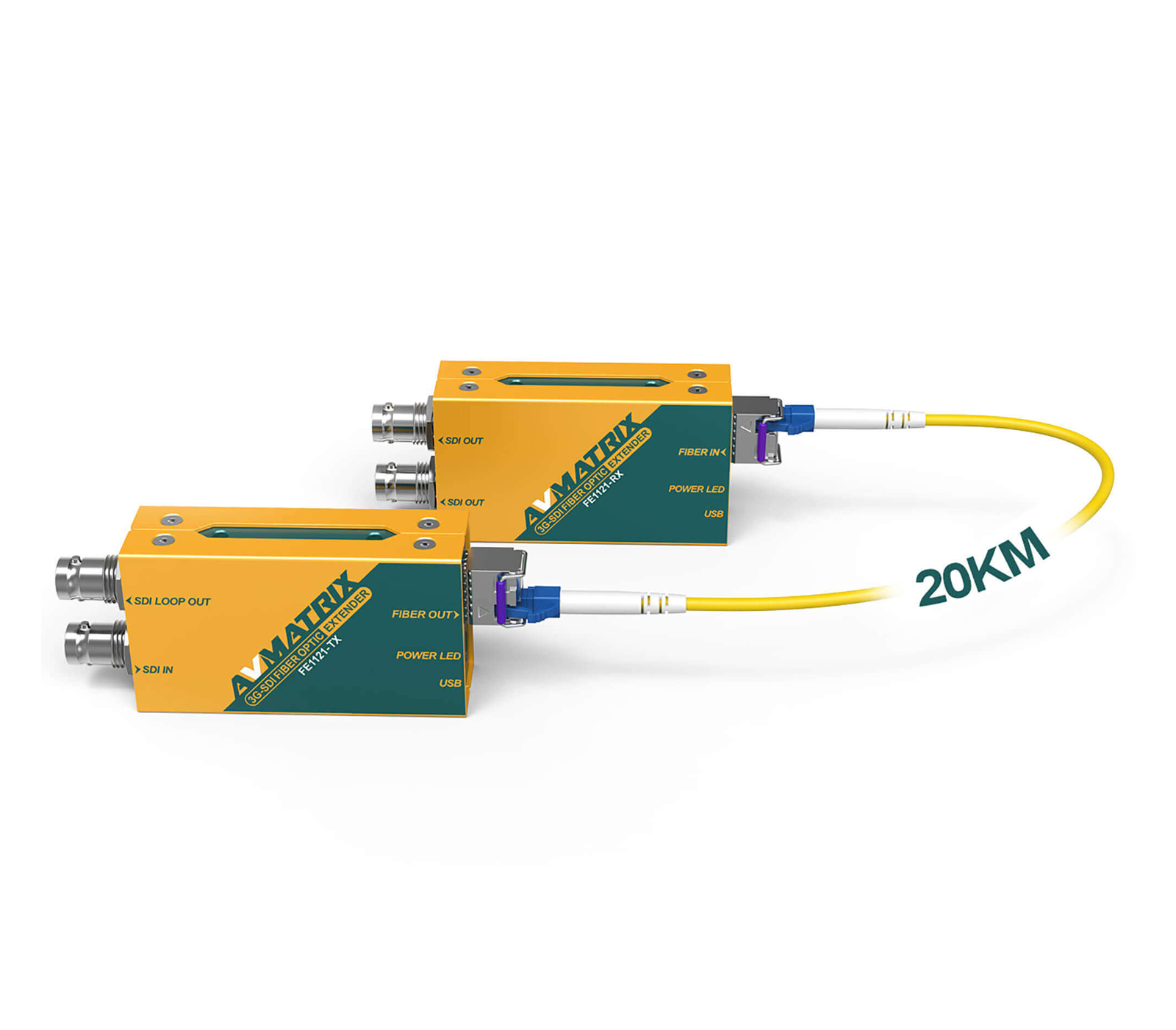

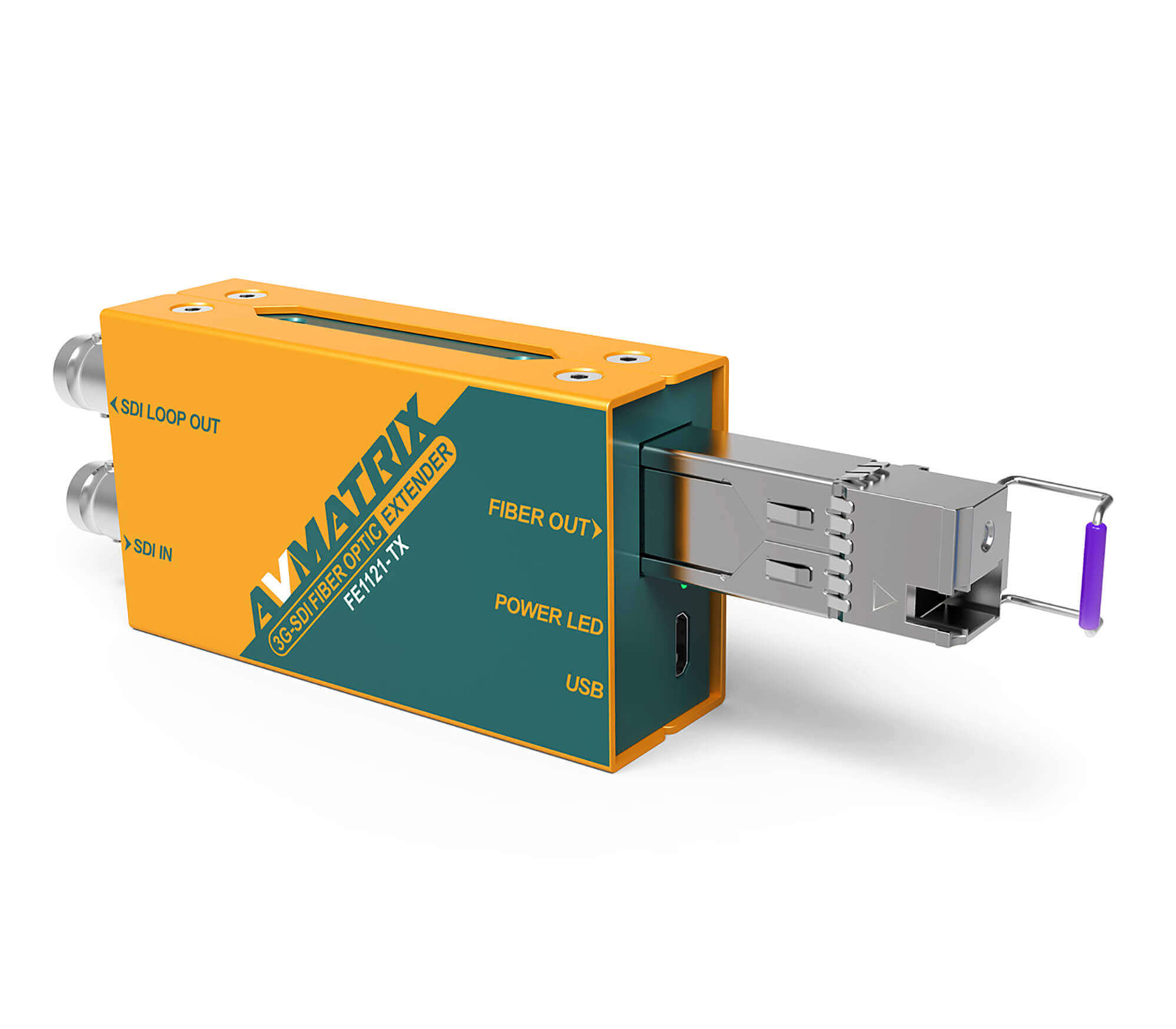

Описание Волоконно-оптический удлинитель FE1121 3G-SDI представляет собой комплект из передатчика и приемника, поддерживающий одномодовые LC симплексные волоконные линии. Это устройства в миниатюрном исполнении, которые поддерживает все форматы SDI с разрешением до 1080p со звуком и метаданными, а также поддерживает уровни A и B SDI интерфейса. Он оснащен проходным SDI-выходом для передатчика и двумя SDI-выходами приемника и поддерживает сигналы 3G / HD / SD SDI. Многомодовое волокно также можно использовать, но на более коротких расстояниях. Передача до 20 км Волоконно-оптический удлинитель FE1121 3G-SDI поддерживает одномодовые LC симплексные волоконные линии длиной до 20 км. Модуль SFP с разъемом LC В волоконном удлинителе используется конструкция SFP с возможностью горячего подключения и LC-разъемом. Вы можете заменить модуль в любое время и в любом месте. Он предназначен для передачи данных со скоростью от 50 Мбит/с до 3 Гбит/с, совместим с SFP MSA, SFF-8472 и SMPTE 297M 2006. В комплект уже входят модули SFP (приемник и передатчик). Показатели дальности передачи сигнала 1080P (20 км) указаны для комплекта модулей для симплексного одномодового (Single-mode) волокна на длину волны 1310nm. Оптическая мощность передатчика: -2.3dBm, чувствительность приемника: -16dBm Максимальная пропускная способность: 3 Гбит/с Компенсация потерь и восстановление сигнала SDI Компенсация потерь на входе SDI и восстановление сигнала на выходах SDI для максимальной передачи до 120 м для 3G и 140 м для HD-SDI. Это обеспечивает качественную передачу и улучшает показатели глазковой диаграммы, а также обеспечивает полную совместимость с форматами 3G уровней A и B. Основные характеристики: Дальность передачи 20 км Поддержка 3 Гбит уровня A и уровня B (все форматы) Оптоволоконный передатчик и приемник SFP/ LC Компенсация потерь и восстановление сигнала SDI 3G-SDI вход и проходной выход на передатчике Два выхода 3G-SDI на приемнике SDI вход с автоматическим переключением SD, HD и 3G USB-источник питания Характеристики: Модель: AVMATRIX FE1121 3G-SDI Интерфейсы Вход видео SDI передатчика: SD/HD/3G-SDI (75_ BNC) x1 Проходной SDI выход передатчика: SD/HD/3G-SDI (75_ BNC) х1 Оптический выход передатчика: SFP модуль с LC разъемом х1 Оптический вход приемника: SFP модуль с LC разъемом х1 Выход видео SDI приемника: SD/HD/3G-SDI (75_ BNC) х2 Поддерживаемые стандарты Оптические модули: SFP module: Hot-pluggable Connector style: LC Fiber type: Single-mode Optical wavelength: 1310nm Max. bandwidth: 13Gbps Optical transmit power: -2.3dBm Receiver sensitivity: -16dBm Максимальная дистанция передачи в одномодовом режиме: 20 км (12.5 миль) для сигнала 3G (1080P) Оптические стандарты: SMPTE 297M 2006 Стандарты SDI: 3 Gbit Level A & level B SMPTE 259M, SMPTE 292M, SMPTE 424M, SMPTE 296M, SMPTE 274M, SMPTE 425M, ITU-R BT.656, ITU-R BT.601 Автопереключение SDI: SD/HD/3G-SDI на входе Скорость передачи SDI: SD/HD/3G-SDI SDI цветовое пространство: YUV, RGB Компенсация потерь и восстановление сигнала SDI: Есть, вход и выход SDI обеспечивают максимальную производительность до 120м для 3G-SDI Аудио в SDI: Поддерживает 16 встроенных каналов звука Прочие параметры Питание: Micro USB Потребляемая мощность: Передатчик: 1.5 Вт, Приемник: 1.5 Вт Диапазон напряжения: DC 3.3-5В Рабочая температура: 0_~60_ Температура хранения: -10_~70_ Относительная влажность: 0%~90% без конденсата Размеры: 71 х 41 х 23 мм Вес: 200 г+200 г Комплектация: Передатчик волоконно-оптический FE1121-TX (3G-SDI) Приемник волоконно-оптический FE1121-RX (3G-SDI) Блок питания 5V специальный – 2 шт USB кабель – 2 шт Монтажный кронштейн – 2 шт
